Nitor – Subwoofer

NITOR – Subwoofer cu Wavecor SW263WA03




Difuzorul folosit este Wavecor SW263WA03 de la producătorul chinez Wavecor.

(pentru a vedea parametrii difuzorului dati click pe imagine)



Da, stiu, multi vor spune “dar chiar un difuzor chinezesc !!!”. A fost ales acest traductor din mai multe motive:
–     In primul rand, comapnia Wavecor a fost infiintata de inginerii danezi Alan Isaksen si Per Madsen, cei doi fiind fosti angajati la companii de prestigiu cum ar fi Vifa sau ScanSpeak, deci – experienta cat cuprinde;
         Xmax (excursia maximă a membranei difuzorului) mare;
         Qms mare – coeficientul de calitate mecanică al difuzorului care asigura indirect calitatea sunetelor de frecventa joasă;
         Membrana difuzorului fabricată din Aluminiu. Unii audiofili consideră că nici un alt material nu este mai bun decât cartonul când vine vorba despre reproducerea sunetului chiar dacă mulţi producători au apelat la diverse materiale precum polipropilena, aluminiul, kevlar şi în ultimul timp membrane fabricate din magneziu. Toate aceste materiale au unele avantaje faţă de clasicul carton dar deasemenea şi dezavantaje. În cele din urmă e vorba de preferinţele fiecăruia. In acest caz (subwoofer) rigiditatea sporita a aluminiului prezinta un avataj. Dezavanatajul aluminiului este breakup-ul urat specific difuzoarelor cu astfel de membrana, dar in cazul acesta difuzorul va functiona mult sub frecventa de breakup, prin urmare nu este o problema;

–     Acelasi difuzor (o varianta un pic modificata) este folosit in subwooferul  Audio Physic Rhea II. Pentru mai multe detalii click aici si aici.

Parametrii TS masurati ai difuzorului foarte apropiati de parametri publicati de producator:





Wavecor 263WA03
D              205.0    [mm]
Re             3.41    [Ohms]
Fs             27.59    [Hz]
Zm            54.27    [Ohms]
BL             13.79    [N/A]
Qms          7.621
Qes           0.512
Qts            0.479
Vas            30.980     [liters]
L10k          1.51    [mH]
n0             0.12    [%]
dBSPL        82.94    [1W/1m]
Ms            164.40    [grams]
Cms          0.20    [mm/N]


Impedatna free air masurata






Simularea incintei cu WinISD sugerează o cutie de  40L. Rspunsul în frecvenţă simulat este prezentat în imaginea de mai jos. De observat un F3 de invidiat pentru orice subwoofer – 23Hz  anecoic.



Amplificarea cu crossover activ este asigurata da Wyntek WAM300-DSP


Cutia va avea pereţii curbaţi. Pentru construcţie voi folosi MDF cu grosimea de 25mm. Dimensiunile cutiei sunt prezentate mai jos.






Pereţii laterali curbati sunt facuţi dintr-o singura bucata de MDF taiat in fasii.



Amprenta incintei are forma si dimensiunile urmatoare:




În continuare sunt prezentate diferite faze ale procesului de construcţie.

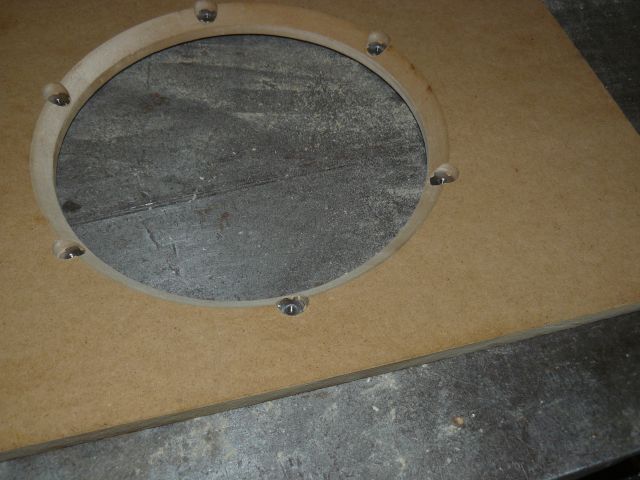

Debitarea găurii pentru difuzor

Interiorul bafelului tesit



Imbinarea baffelului la cutie este realizată cu “biscuiţi”


Subwooferul va fi sustinut de 3 picioare. Ele vor fi făcute din lemn. Pentru a avea un design unitar picioarele vor fi cilindrice, motiv pentru care a trebuit să apelez la un strung de lemn pentru confecţionarea lor.



Incinta este furniruita cu furnir natural de Teak.

Dupa primul strat de lac cutia arata asa:





TO BE CONTINUED !!!
